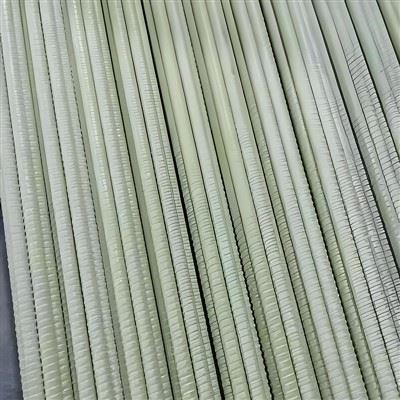

Η ράβδος οπλισμού GFRP που παρέχεται με πηνίο είναι ενισχυμένη με ίνες γυαλιού πολυμερής ενίσχυση που παρέχεται σε συνεχείς σπείρες για επιλεγμένες εφαρμογές οπλισμού και κατασκευής σκυροδέματος. Οι συνεχείς ίνες γυαλιού ενσωματωμένες σε μια μήτρα πολυμερούς ρητίνης παρέχουν ενίσχυση εφελκυσμού, ενώ το προφίλ της εξωτερικής επιφάνειας υποστηρίζει τη σύνδεση με το σκυρόδεμα. Η μορφή πηνίου υποστηρίζει συνεχή τροφοδοσία, μέτρηση μήκους και κοπή για επαναλαμβανόμενες διατάξεις ενίσχυσης. Η διάμετρος του προϊόντος, το μήκος του πηνίου, η διαμόρφωση της επιφάνειας και οι μηχανικές ιδιότητες καθορίζονται σύμφωνα με τις απαιτήσεις του έργου και τις επιβεβαιωμένες κατασκευαστικές ικανότητες.

Βασικά Πλεονεκτήματα

Συνεχής Σίτιση
Η συνεχής παροχή πηνίου υποστηρίζει επαναλαμβανόμενες εργασίες κοπής και μειώνει την ανάγκη χειρισμού μεμονωμένων ευθύγραμμων ράβδων σε κατάλληλες διατάξεις παραγωγής.

Ευελιξία κοπής
Τα καθορισμένα μήκη κοπής μπορούν να συντονιστούν με χρονοδιαγράμματα ενίσχυσης για υποστήριξη του σχεδιασμού υλικού και της επαναλαμβανόμενης κατασκευής.

Ελαφρύς χειρισμός
Το GFRP έχει χαμηλότερη πυκνότητα υλικού από τον χάλυβα, μειώνοντας το βάρος του οπλισμού που χειρίζεται και μεταφέρεται για συγκρίσιμους όγκους υλικού.

Αντοχή στη διάβρωση
Η μη μεταλλική σύνθετη δομή παρέχει αντοχή στη διάβρωση του συμβατικού οπλισμού χάλυβα. Η καταλληλότητα εξαρτάται από τις προδιαγραφές του προϊόντος και τις συνθήκες έκθεσης στο συγκεκριμένο.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Τύπος προϊόντος	Μπάρα οπλισμού GFRP που παρέχεται με πηνίο
Υλικό ινών	Γυάλινες ίνες
Ρητίνη Matrix	Βινυλεστέρας ή εποξειδικός
Διατομή	Συμπαγής Στρογγυλός
Διάμετρος ράβδου	6, 8, 10, 12 mm
Επιφάνεια Διατομής	28,3, 50,3, 78,5, 113,1 mm²
Μήκος πηνίου	50, 100, 200 m
Προφίλ επιφάνειας	Παραμορφωμένο ή επικαλυμμένο με άμμο
Αντοχή εφελκυσμού	Ελάχιστο 900 έως 1000 MPa
Μέτρο εφελκυσμού	Ελάχιστο 45 GPa
Μονάδα Μάζας	0,06, 0,11, 0,17, 0,24 kg/m
Ανοχή διαστάσεων	0,25 έως 0,30 χλστ
Συσκευασία	Ασφαλής συσκευασία πηνίου
Προσαρμογή	Διάμετρος, Μήκος Πηνίου, Προφίλ Επιφανείας, Συσκευασία

Εφαρμογές

01/

Πλάκες και πεζοδρόμια από σκυρόδεμα
Κατάλληλο για αξιολόγηση σε διατάξεις οπλισμού πλακών και οδοστρωμάτων όπου η καθορισμένη διάμετρος, η απόσταση και η διαδικασία εγκατάστασης επιτρέπουν τον τυλιγμένο οπλισμό.

02/

Παραγωγή Προκατασκευασμένου Σκυροδέματος
Η συνεχής παροχή μπορεί να υποστηρίξει την επαναλαμβανόμενη κοπή και τοποθέτηση σε προκατασκευασμένες εγκαταστάσεις με καθιερωμένα προγράμματα ενίσχυσης και διαδικασίες χειρισμού.

03/

Θεμέλια
Εφαρμόζεται σε επιλεγμένα θεμέλια από σκυρόδεμα και δομές που στηρίζονται στο έδαφος όταν επιτρέπεται από τη στατική μελέτη και τις προδιαγραφές του έργου.

04/

Υποδομή
Ο οπλισμός GFRP μπορεί να καθοριστεί για κατάλληλα έργα υποδομής όπου η αντοχή στη διάβρωση και ο μη μεταλλικός οπλισμός είναι σχετικές απαιτήσεις σχεδιασμού.

Επιλογές προσαρμογής

Διάμετρος και μήκος πηνίου
Προσδιορίστε την ονομαστική διάμετρο, τα απαιτούμενα μέτρα ανά πηνίο και τα συνολικά γραμμικά μέτρα. Οι διαθέσιμοι συνδυασμοί εξαρτώνται από την ικανότητα παραγωγής και τα όρια χειρισμού πηνίου.

Προφίλ επιφάνειας και ρητίνη
Η διαμόρφωση της επιφάνειας και το σύστημα ρητίνης μπορούν να αναθεωρηθούν σε σχέση με τις απαιτήσεις δεσμών, την περιβαλλοντική έκθεση και τις ισχύουσες προδιαγραφές προϊόντος.

Συσκευασία και Ταυτοποίηση
Οι διαστάσεις του πηνίου, η μέθοδος ασφάλισης, η προστατευτική συσκευασία και οι ετικέτες παρτίδας μπορούν να συντονιστούν με τις απαιτήσεις μεταφοράς, αποθήκευσης και παραλαβής.

Παραγωγή βάσει έργου
Τα τεχνικά σχέδια, τα χρονοδιαγράμματα ενίσχυσης, οι απαιτήσεις ποσότητας και οι στόχοι παράδοσης παρέχουν τη βάση για την αξιολόγηση της προσαρμοσμένης παραγωγής.

Κατασκευή και Ποιοτικός Έλεγχος

Επαλήθευση υλικού
Τα αρχεία αναγνώρισης ινών και ρητίνης υποστηρίζουν την ιχνηλασιμότητα του υλικού και τον έλεγχο παραγωγής.
Παρακολούθηση Διαδικασιών
Οι σχετικοί έλεγχοι παραγωγής περιλαμβάνουν παραμέτρους διεργασίας, συνθήκες σκλήρυνσης και συνοχή επιφάνειας τελικής ράβδου, σύμφωνα με την καθιερωμένη διαδικασία κατασκευής.
Επιθεώρηση διαστάσεων
Οι διαστάσεις της ράβδου και οι ισχύουσες ανοχές θα πρέπει να ελέγχονται σύμφωνα με τις εγκεκριμένες προδιαγραφές του προϊόντος.

Μηχανικές Δοκιμές
Η αντοχή εφελκυσμού, ο συντελεστής εφελκυσμού και άλλες καθορισμένες ιδιότητες θα πρέπει να υποστηρίζονται από τις εφαρμοστέες μεθόδους δοκιμής και τα καταγεγραμμένα αποτελέσματα.
Ιχνηλασιμότητα παρτίδας
Η αναγνώριση της παραγωγής και τα σχετικά αρχεία επιθεώρησης, όπου διατηρούνται, συμβάλλουν στη σύνδεση του παρεχόμενου υλικού με την τεκμηρίωση κατασκευής και ποιότητας.

Πρότυπα και Τεχνική Τεκμηρίωση

Τεχνικό Φύλλο Δεδομένων
Οι προδιαγραφές του προϊόντος μπορούν να προσδιορίσουν την ονομαστική διάμετρο, το προφίλ επιφάνειας, τη σύνθεση υλικού, τις μηχανικές ιδιότητες, τις ανοχές διαστάσεων και τις εφαρμοστέες μεθόδους δοκιμής.

Αρχεία Επιθεώρησης
Τα αρχεία επιθεώρησης διαστάσεων μπορούν να τεκμηριώσουν τις μετρημένες διαστάσεις του προϊόντος σε σχέση με τις ισχύουσες προδιαγραφές προϊόντος.

Αναφορές δοκιμών
Οι σχετικές αναφορές μηχανικών δοκιμών μπορούν να τεκμηριώσουν τις ιδιότητες μέτρησης, τις μεθόδους δοκιμής και τη διαμόρφωση του δοκιμασμένου προϊόντος.

Απαιτήσεις Έργου
Τα ισχύοντα πρότυπα και οι τεχνικές απαιτήσεις θα πρέπει να επιβεβαιώνονται με βάση τη διαμόρφωση του προϊόντος και τις προδιαγραφές του έργου. Οι δηλώσεις συμμόρφωσης θα πρέπει να υποστηρίζονται από σχετικά αποτελέσματα δοκιμών και έγκυρη τεκμηρίωση.

Συσκευασία, χειρισμός και αποθήκευση

Προστασία πηνίου

Τα πηνία πρέπει να ασφαλίζονται για τη μεταφορά. Οι διαστάσεις της συσκευασίας, το μεικτό βάρος και οι ρυθμίσεις εκφόρτωσης θα πρέπει να επιβεβαιωθούν πριν από την αποστολή.

Ελεγχόμενο ξετύλιγμα

Χρησιμοποιήστε μια κατάλληλη διάταξη ελεγχόμενης αποδέσμευσης και ακολουθήστε τη διαδικασία χειρισμού του συγκεκριμένου προϊόντος. Η αποθηκευμένη ενέργεια σε περιελιγμένο υλικό απαιτεί ελεγχόμενο ξετύλιγμα και κατάλληλη προστασία προσωπικού.

Συνθήκες αποθήκευσης

Αποθηκεύστε τα πηνία σε σταθερά στηρίγματα σε καθαρό, στεγνό χώρο. Προστατέψτε το υλικό από κρούσεις, ζημιές στην επιφάνεια και έκθεση εκτός των καθορισμένων συνθηκών αποθήκευσης.

Κοπή και τοποθέτηση

Χρησιμοποιήστε κατάλληλο εξοπλισμό κοπής και ακολουθήστε την εγκεκριμένη διαδικασία εγκατάστασης. Η κάμψη ή το ίσιωμα πεδίου πρέπει να εκτελείται μόνο όταν επιτρέπεται ρητά από την τεκμηρίωση του προϊόντος.

Συχνές Ερωτήσεις

Ε: Ποιες διαμέτρους είναι διαθέσιμες;

Α: Τα μεγέθη αναφοράς περιλαμβάνουν 6, 8, 10 και 12 mm. Επιβεβαιώστε τα διαθέσιμα μεγέθη παραγωγής και τις αντίστοιχες μηχανικές ιδιότητες.

Ε: Μπορεί να προσαρμοστεί το μήκος του πηνίου;

Α: Τα ζητούμενα μήκη μπορούν να αξιολογηθούν σύμφωνα με τη διάμετρο, τα όρια παραγωγής, τις διαστάσεις συσκευασίας και τις απαιτήσεις μεταφοράς.

Ε: Μπορεί η σπειροειδής ράβδος GFRP να λυγίσει επί τόπου;

Α: Ακολουθήστε τις εγκεκριμένες οδηγίες προϊόντος και τις δομικές λεπτομέρειες. Η κάμψη πεδίου πρέπει να εκτελείται μόνο όταν επιτρέπεται ειδικά.

Ε: Ποια τεχνικά έγγραφα είναι διαθέσιμα;

Α: Η σχετική τεκμηρίωση μπορεί να περιλαμβάνει τεχνικό δελτίο δεδομένων, αρχεία επιθεώρησης διαστάσεων και ισχύουσες αναφορές μηχανικών δοκιμών. Επιβεβαιώστε τα διαθέσιμα έγγραφα για το επιλεγμένο προϊόν.

Ε: Πώς επαληθεύεται η συμμόρφωση;

Α: Συγκρίνετε τις δηλωμένες ιδιότητες του προϊόντος και τα ισχύοντα τεκμήρια δοκιμών με τις προδιαγραφές του έργου. Οποιαδήποτε αξίωση συμμόρφωσης πρέπει να υποστηρίζεται από σχετική τεκμηρίωση.

Ε: Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Α: Παρέχετε την απαιτούμενη διάμετρο, μήκος πηνίου, συνολική ποσότητα, προφίλ επιφάνειας, προορισμό, χρονοδιάγραμμα παράδοσης και ισχύουσες τεχνικές προδιαγραφές.
