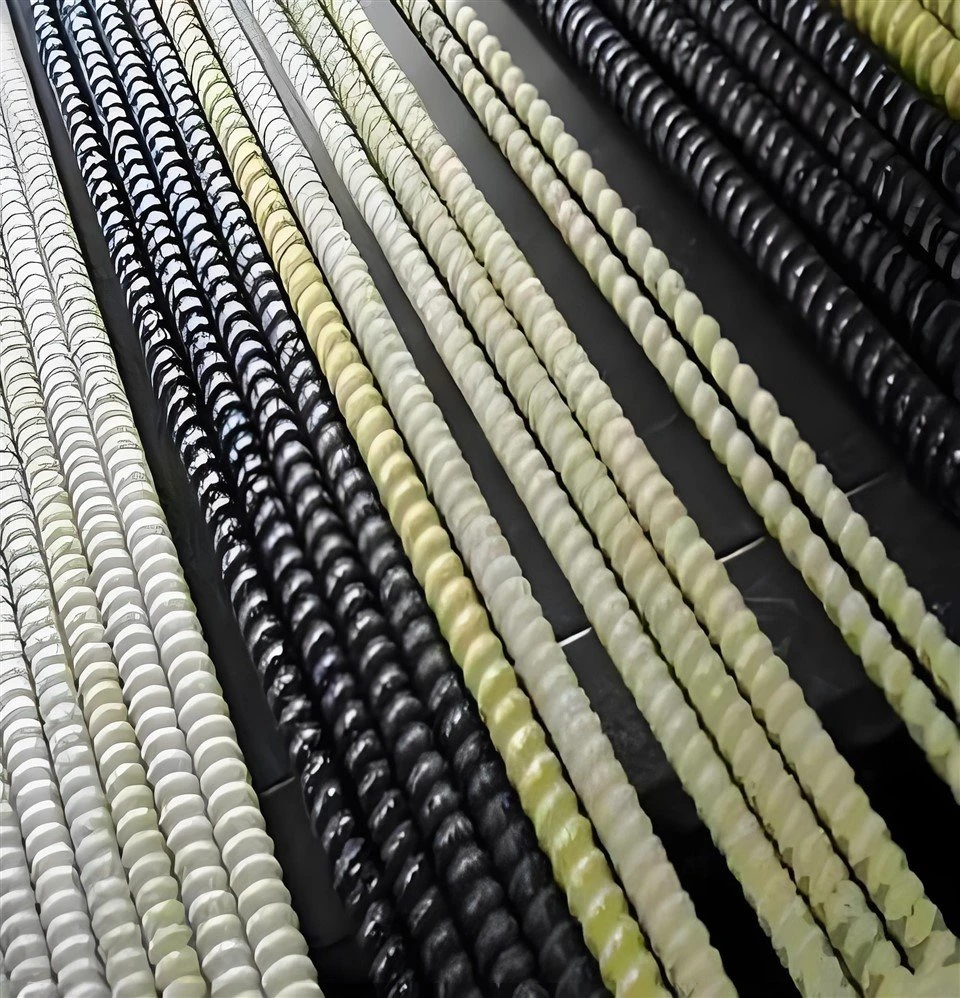

Η Ribbed GFRP Reinforcing Bar είναι μια ράβδος πολυμερούς ενισχυμένης με ίνες γυαλιού για ενίσχυση σκυροδέματος σε υποδομές, θεμέλια, πλάκες και προκατασκευές. Οι συνεχείς ίνες γυαλιού ενσωματωμένες σε μια μήτρα πολυμερούς ρητίνης παρέχουν ενίσχυση εφελκυσμού, ενώ το ραβδωτό εξωτερικό δημιουργεί μια μηχανική διεπαφή με το σκυρόδεμα. Η μη μεταλλική κατασκευή του προσφέρει αντοχή στη διάβρωση και ηλεκτρική μόνωση για συγκεκριμένες εφαρμογές. Η διάμετρος, οι ιδιότητες εφελκυσμού, το προφίλ επιφάνειας και το μήκος της ράβδου επιλέγονται σύμφωνα με τα σχέδια του έργου, τα ισχύοντα πρότυπα και τις απαιτήσεις δομικού σχεδιασμού. Οι προσαρμοσμένες διαστάσεις, τα μήκη κοπής και η συσκευασία είναι διαθέσιμα ανάλογα με την ικανότητα παραγωγής και τις προδιαγραφές παραγγελίας.
Βασικά πλεονεκτήματα προϊόντος
Αντοχή στη διάβρωση:Η σύνθετη ράβδος δεν σκουριάζει όπως ο συμβατικός οπλισμός χάλυβα. Είναι μια αποτελεσματική προδιαγραφή για κατασκευές από σκυρόδεμα που εκτίθενται σε υγρασία, άλατα αποπάγωσης και περιβάλλοντα που περιέχουν χλώριο, ανάλογα με τις απαιτήσεις σχεδιασμού του έργου.
Επιφάνεια με ραβδώσεις:Οι εξωτερικές νευρώσεις παρέχουν μηχανική ασφάλιση με το περιβάλλον σκυρόδεμα. Η γεωμετρία νευρώσεων και η επαληθευμένη απόδοση του δεσμού είναι κρίσιμοι παράγοντες για την επιλογή του οπλισμού και τον σχεδιασμό αγκυρώσεων.
Ελαφρύς χειρισμός:Το GFRP έχει σημαντικά χαμηλότερη πυκνότητα από τον χάλυβα (περίπου το 1/4 του χάλυβα), μειώνοντας το βάρος των δεσμίδων οπλισμού και διευκολύνοντας τον χειρισμό, την αποθήκευση και τον προγραμματισμό μεταφοράς του υλικού.
Μη μεταλλικές ιδιότητες:Η ράβδος είναι μη μαγνητική και ηλεκτρικά μη αγώγιμη υπό κανονικές συνθήκες υλικού. Αυτές οι ιδιότητες ταιριάζουν σε εξειδικευμένες εφαρμογές με απαιτήσεις ηλεκτρομαγνητικής ευαισθησίας ή ηλεκτρικής μόνωσης.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Προσδιορισμός |
|
Τύπος προϊόντος |
Ράβδος ενίσχυσης GFRP με ραβδώσεις |
|
Ενισχυτική ίνα |
Συνεχής E-Glass Fiber |
|
Υλικό Matrix |
Πολυμερική ρητίνη υψηλής απόδοσης (βινυλεστέρας / εποξειδική) |
|
Διατομή |
Συμπαγές κυκλικό προφίλ |
|
Προφίλ επιφάνειας |
Επικαλυμμένο με άμμο & με ραβδώσεις / ελικοστρωμένο & με ραβδώσεις |
|
Εύρος διαμέτρου αναφοράς |
6 – 32 χλστ |
|
Επιλογές ονομαστικής διαμέτρου |
6, 8, 10, 12, 16, 20, 25, 32 mm |
|
Περιοχή σε διάμετρο 6 mm |
28,3 mm² |
|
Περιοχή σε διάμετρο 8 mm |
50,3 mm² |
|
Περιοχή σε διάμετρο 10 mm |
78,5 mm² |
|
Περιοχή σε διάμετρο 12 mm |
113,1 mm² |
|
Περιοχή σε διάμετρο 16 mm |
201,1 mm² |
|
Περιοχή σε διάμετρο 20 mm |
314,2 mm² |
|
Περιοχή σε διάμετρο 25 mm |
490,9 mm² |
|
Περιοχή σε διάμετρο 32 mm |
804,2 mm² |
|
Μήκος ράβδου |
3m, 6m, 12m ή προσαρμοσμένο |
|
Αντοχή σε εφελκυσμό (Τυπική) |
Μεγαλύτερο ή ίσο με 700–1100 MPa |
|
Μέτρο εφελκυσμού (Τυπικό) |
Μεγαλύτερο ή ίσο με 40–55 GPa |
|
Ανοχή διαστάσεων |
Σύμφωνα με τις συμφωνημένες προδιαγραφές του προϊόντος και τα σχετικά πρότυπα |
|
Προσαρμογή |
Με την επιφύλαξη της παραγωγικής ικανότητας και των ελάχιστων ποσοτήτων παραγγελίας |
Εφαρμογές
Θεμέλια:Προορίζεται για στοιχεία θεμελίωσης από σκυρόδεμα όπου ο δομικός σχεδιασμός καθορίζει το μέγεθος του οπλισμού, την απόσταση, την αγκύρωση και τις απαιτήσεις υλικού σε επιθετικές συνθήκες εδάφους.
Πλάκες από σκυρόδεμα:Χρησιμοποιείται σε πλάκες εδάφους, κατασκευές στάθμευσης και βιομηχανικά συστήματα δαπέδων όπου η ενίσχυση GFRP πληροί τα κριτήρια συντήρησης και ελέγχου ρωγμών του έργου.
Προκατασκευασμένα εξαρτήματα:Κατάλληλο για καθορισμένα προκατασκευασμένα στοιχεία (όπως πάνελ τοίχου, στοιχεία θαλάσσιου τοίχου και θησαυροφυλάκια χρησιμότητας) όταν οι διαστάσεις της ράβδου, ο χειρισμός και οι απαιτήσεις παραγωγής ευθυγραμμίζονται με τα εγκεκριμένα σχέδια καταστημάτων.
Υποδομή:Ισχύει για καταστρώματα γεφυρών, κατασκευές αντιστήριξης, θαλάσσιες κατασκευές, φράγματα αυτοκινητοδρόμων και εγκαταστάσεις αποχέτευσης όπου απαιτείται ενίσχυση χωρίς διάβρωση.
Εξειδικευμένες εγκαταστάσεις:Οι μη μαγνητικές και ηλεκτρικά μη αγώγιμες ιδιότητες ταιριάζουν σε ιατρικές εγκαταστάσεις (δωμάτια MRI), υποσταθμούς και εργαστήρια επιστημονικής έρευνας με ειδικές απαιτήσεις ηλεκτρομαγνητικής θωράκισης ή ηλεκτρικής απομόνωσης.
Υλικό και Προφίλ με ραβδώσεις
Γυάλινες ίνες:Οι συνεχείς ίνες γυαλιού παρέχουν την κύρια αντοχή εφελκυσμού. Ο τύπος της ίνας, η ευθυγράμμιση, το κλάσμα όγκου και η υψηλή αντοχή σε εφελκυσμό επηρεάζουν άμεσα τη μηχανική απόδοση της σύνθετης ράβδου.
Πολυμερής Ρητίνη:Η μήτρα ρητίνης συνδέει τις ίνες σε μια συμπαγή σύνθετη δομή, προστατεύοντάς τες από περιβάλλοντα αλκαλικού σκυροδέματος και μεταφέροντας τάσεις διάτμησης. Οι συνθήκες επιλογής και ωρίμανσης ρητίνης συμβάλλουν στην περιβαλλοντική ανθεκτικότητα.
Γεωμετρία νευρώσεων:Το ύψος της πλευράς, η απόσταση, το ελικοειδές τύλιγμα και η επιφανειακή επίστρωση με άμμο ενισχύουν τη μηχανική μανδάλωση και την αντοχή συγκόλλησης με το σκυρόδεμα. Οι απαιτήσεις για ομόλογα θα πρέπει να αξιολογούνται χρησιμοποιώντας τα ισχύοντα αποτελέσματα δοκιμών pull-out και τις προδιαγραφές του έργου.
Επιλογές προσαρμογής
Προσδιορίστε την απαιτούμενη διάμετρο και το μήκος της ευθείας ράβδου (ή λυγισμένα σχήματα, εάν υπάρχουν). Η διαθεσιμότητα εξαρτάται από την ικανότητα παραγωγής, την ποσότητα παραγγελίας και τη δομική διαμόρφωση.
Τα σχέδια έργων, οι ανοχές διαστάσεων, οι ειδικές μηχανικές ιδιότητες, οι αναλογίες περιεκτικότητας σε ίνες και τα ισχύοντα πρότυπα μπορούν να αναθεωρηθούν πριν οριστικοποιηθούν οι προδιαγραφές του προϊόντος.
Η διαμόρφωση της δέσμης, η προστατευτική συσκευασία, η σήμανση μήκους ράβδου και η αναγνώριση αποστολής μπορούν να συντονιστούν σύμφωνα με τις απαιτήσεις χειρισμού και παράδοσης στο εργοτάξιο.
Κατασκευή και Ποιοτικός Έλεγχος
Παρακολούθηση Παραγωγής:Οι σχετικοί έλεγχοι διεργασίας περιλαμβάνουν τη συνεχή τροφοδοσία ινών, τον εμποτισμό με ρητίνη (διαδικασία ώθησης), το σχηματισμό προφίλ, την περιτύλιξη/τριβή επιφάνειας, τη θερμική σκλήρυνση και την επιθεώρηση τελικής ράβδου.
Έλεγχοι διαστάσεων:Η διάμετρος, το μήκος, η ευθύτητα και η συνοχή του προφίλ πλευρών ελέγχονται σύμφωνα με τις συμφωνημένες προδιαγραφές προϊόντος.
Μηχανική δοκιμή:Η αντοχή σε εφελκυσμό, ο συντελεστής εφελκυσμού και η ενδιάμεση διατμητική αντοχή επαληθεύονται χρησιμοποιώντας τυπικές μεθόδους δοκιμής. Η συχνότητα των δοκιμών και τα κριτήρια αποδοχής ακολουθούν το εσωτερικό σχέδιο διαχείρισης ποιότητας.
Ιχνηλασιμότητα παρτίδας:Τα μοναδικά αρχεία αναγνώρισης παρτίδας και επιθεώρησης εργοστασίων συνδέουν τις έτοιμες ράβδους με τις αντίστοιχες παρτίδες πρώτων υλών και την τεκμηρίωση εργαστηριακών δοκιμών.
Πρότυπα και Τεχνική Τεκμηρίωση
Ποιοτικός έλεγχος:Η διαδικασία κατασκευής μας περιλαμβάνει διαδικασίες ποιοτικού ελέγχου και επιθεωρήσεις εργοστασίων για την υποστήριξη της σταθερής ποιότητας των προϊόντων.
Δοκιμή προϊόντος:Οι σχετικές αναφορές δοκιμών προϊόντων και τα αρχεία επιθεώρησης μπορούν να παρέχονται για έλεγχο, ανάλογα με τη διαθεσιμότητα και τις απαιτήσεις του έργου.
Τεχνική τεκμηρίωση:Οι προδιαγραφές προϊόντος, τα Φύλλα Τεχνικών Δεδομένων (TDS) και τα ισχύοντα έγγραφα ποιότητας μπορούν να επιβεβαιωθούν πριν από την τοποθέτηση της παραγγελίας.
Παραγγελία και Προμήθεια Έργου
Διαμόρφωση προϊόντος:
Προσδιορίστε ακριβείς διαμέτρους, μήκη ράβδων, ποσότητες, προφίλ επιφάνειας και απαιτούμενο μηχανικό βαθμό.
Τεχνική ανασκόπηση:
Παρέχετε ισχύοντα δομικά πρότυπα, σχέδια έργων, απαιτήσεις δοκιμών και κριτήρια τεκμηρίωσης για την αναθεώρηση των προδιαγραφών μηχανικής.
Σχεδιασμός παράδοσης:
Επιβεβαιώστε την προστατευτική συσκευασία, τα όρια βάρους της δέσμης, τον προορισμό παράδοσης, την απαιτούμενη επιτόπια ημερομηνία και τις ρυθμίσεις αποστολής εμπορευματοκιβωτίων/φορτηγού πριν από την επιβεβαίωση της παραγγελίας.
Προετοιμασία προσφοράς:
Ένα λεπτομερές πρόγραμμα ράβδων ή τεχνική προδιαγραφή βοηθά στον καθορισμό της διαμόρφωσης του προϊόντος, των συνολικών ποσοτήτων και της απαιτούμενης τεκμηρίωσης συμμόρφωσης για μια ακριβή εμπορική προσφορά.
Συχνές Ερωτήσεις
