Περιγραφή

Τεχνικές παράμετροι

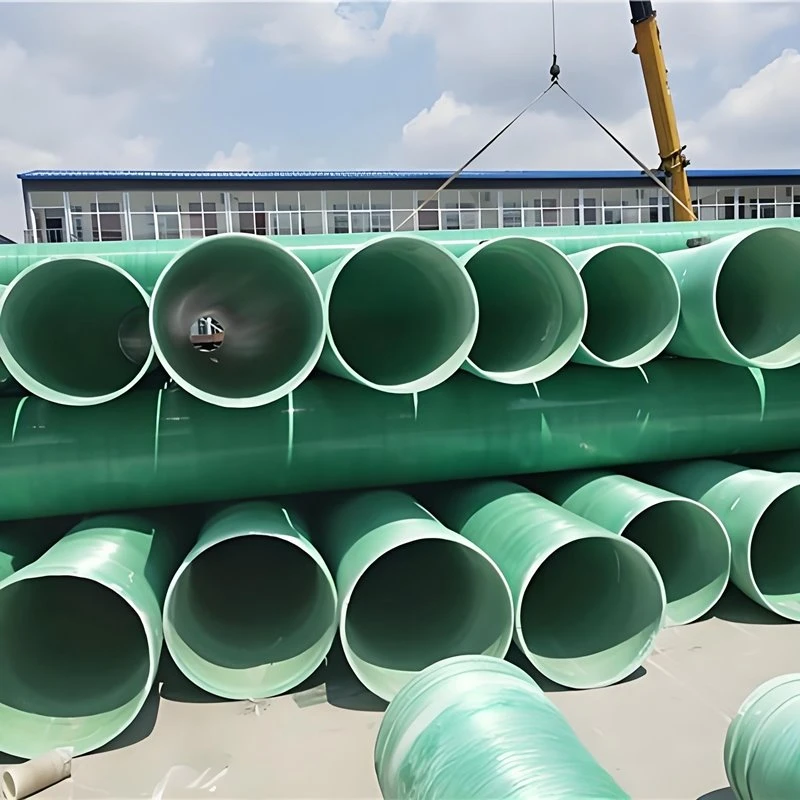

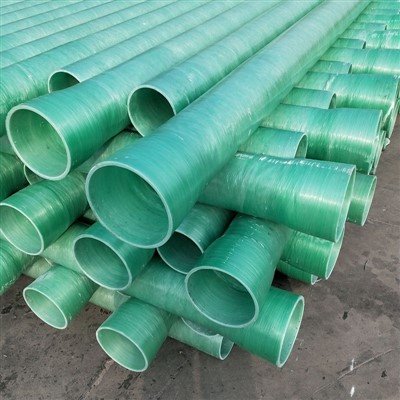

Ο Δημοτικός αγωγός παροχής νερού GFRP μεγάλης διαμέτρου χρησιμοποιείται σε δημοτικά δίκτυα μεταφοράς νερού, μεταφοράς ακατέργαστου νερού και περιφερειακά δίκτυα διανομής νερού. Ο σωλήνας συνδυάζει την ενίσχυση από ίνες γυαλιού με μια θερμοσκληρυνόμενη μήτρα ρητίνης για να παρέχει δομική αντοχή και αντοχή στη διάβρωση. Η διάμετρος, η ονομαστική πίεση, η ακαμψία δακτυλίου, το πάχος του τοιχώματος και ο τύπος αρμού καθορίζονται σύμφωνα με τους υδραυλικούς υπολογισμούς, τις συνθήκες εγκατάστασης και τις απαιτήσεις του έργου. Οι προσαρμοσμένες διαστάσεις και οι διαμορφώσεις σωλήνων μπορούν να αξιολογηθούν με βάση τα μηχανολογικά σχέδια και τις προδιαγραφές παραγωγής.

Βασικά Πλεονεκτήματα

Αντοχή στη διάβρωση:Ο σύνθετος τοίχος αντιστέκεται στη διάβρωση σε πολλά περιβάλλοντα παροχής νερού. Η επιλογή της ρητίνης εξαρτάται από τη χημεία του νερού και τη θερμοκρασία λειτουργίας.

Υδραυλική απόδοση:Η λεία εσωτερική επιφάνεια υποστηρίζει αποτελεσματική ροή. Η εσωτερική διάμετρος, η ταχύτητα ροής και η διάταξη του συστήματος καθορίζουν την υδραυλική απόδοση.

Αποτελεσματικότητα χειρισμού:Η ελαφριά κατασκευή μπορεί να απλοποιήσει τη μεταφορά, την ανύψωση και την τοποθέτηση σωλήνων όταν οι διαδικασίες χειρισμού ταιριάζουν με τις διαστάσεις του σωλήνα.

Σχεδιασμός για συγκεκριμένη εφαρμογή:Η ονομαστική πίεση και η ακαμψία του δακτυλίου καλύπτουν διαφορετικές συνθήκες φόρτωσης και θα πρέπει να επιλέγονται ξεχωριστά για την προβλεπόμενη εγκατάσταση.

Εφαρμογές

01/

Δημοτικά δίκτυα ύδρευσης:Γραμμές μεταφοράς που συνδέουν εγκαταστάσεις επεξεργασίας, αντλιοστάσια, δεξαμενές αποθήκευσης και δίκτυα διανομής.

02/

Μεταφορά ακατέργαστου νερού:Αγωγοί που μεταφέρουν νερό πηγής από ταμιευτήρες, ποτάμια και εγκαταστάσεις αναρρόφησης σε μονάδες επεξεργασίας.

03/

Περιφερειακή μεταφορά νερού:Μεγάλες διαμέτρους κεντρικοί αγωγοί και αγωγοί σύνδεσης που εξυπηρετούν δημοτικές και περιφερειακές υποδομές ύδρευσης.

04/

Βιομηχανική Ύδρευση:Συστήματα μεταφοράς νερού για βιομηχανικές εγκαταστάσεις, που υπόκεινται σε συμβατότητα ρητίνης και συνθήκες λειτουργίας.

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Τύπος προϊόντος	Δημοτικός σωλήνας ύδρευσης με ενισχυμένο πολυμερές ίνες γυαλιού (GFRP).
Υλικό οπλισμού	E-Glass Fiber
Ρητίνη Matrix	Θερμοσκληρυνόμενη ρητίνη ισοφθαλικού ή βινυλεστέρα
Εύρος ονομαστικής διαμέτρου	300 mm έως 1500 mm
Κατηγορίες Ονομαστικής Πίεσης	PN 6, PN 10, PN 16, PN 20, PN 25
Τυπική ακαμψία δακτυλίου	SN 2500, SN 5000, SN 10000
Εύρος πάχους τοίχου	8 mm έως 50 mm
Τυπικό μήκος σωλήνα	6 μέτρα ή 12 μέτρα
Τύπος αρμού	Σύζευξη διπλού κουδουνιού με ελαστικά παρεμβύσματα, με φλάντζα, συγκρατημένο
Εύρος θερμοκρασίας υγρού	-40 μοίρες έως +50 μοίρες

Επιλογές προσαρμογής

Διάμετρος και μήκος:Καθορίστε τις απαιτούμενες διαστάσεις και μήκη σωλήνων σύμφωνα με τη διάταξη του αγωγού, τα όρια μεταφοράς και τις απαιτήσεις εγκατάστασης.

Εκτίμηση πίεσης:Παρέχετε συνθήκες πίεσης λειτουργίας, μέγιστης πίεσης και υπέρτασης για να καθορίσετε την απαιτούμενη βαθμολογία σχεδιασμού.

Ακαμψία δακτυλίου:Καθορίστε τις απαιτήσεις ακαμψίας σύμφωνα με το βάθος ταφής, τις συνθήκες του εδάφους, το κυκλοφοριακό φορτίο και τον δομικό σχεδιασμό.

Σύστημα ρητίνης:Προσδιορίστε τα χαρακτηριστικά του νερού, τη θερμοκρασία λειτουργίας και την χημική έκθεση στην επιλογή υλικού υποστήριξης.

Σχέδια έργου:Υποβάλετε σχέδια διαστάσεων και τεχνικά χρονοδιαγράμματα για έλεγχο σε σχέση με τις διαθέσιμες κατασκευαστικές δυνατότητες.

Συνένωση και συμβατότητα συστήματος

Διαμόρφωση άρθρωσης:

Επιλέξτε τον τύπο σύνδεσης σύμφωνα με την πίεση σχεδιασμού, τα αξονικά φορτία, τις συνθήκες εγκατάστασης και τις απαιτήσεις σύνδεσης.

Εξαρτήματα και φλάντζες:

Επιβεβαιώστε τις διαστάσεις και τις προδιαγραφές των στροφών, των tees, των μειωτήρων, των φλαντζών και άλλων απαιτούμενων εξαρτημάτων.

Λεπτομέρειες σφράγισης:

Καθορίστε τις απαιτήσεις φλάντζας, τις διαστάσεις σύνδεσης και τις ρυθμίσεις στεγανοποίησης για την προβλεπόμενη υπηρεσία.

Εγκατάσταση αγωγού:

Συντονίστε τη συναρμολόγηση άρθρωσης, τη στρώση, την επίχωση, τη στήριξη σωλήνων και τη δοκιμή πεδίου με την εγκεκριμένη διαδικασία εγκατάστασης.

Κατασκευή και Ποιοτικός Έλεγχος

Κατασκευή σωλήνων:Ο οπλισμός ινών γυαλιού και η θερμοσκληρυνόμενη ρητίνη σχηματίζουν το δομικό τοίχωμα. Η επιλεγμένη κατασκευή πρέπει να ταιριάζει με τις εγκεκριμένες προδιαγραφές προϊόντος.

Επιθεώρηση διαστάσεων:Ελέγξτε τη διάμετρο, το πάχος του τοιχώματος, το μήκος του σωλήνα και τις διαστάσεις των αρμών σε σχέση με τις καθορισμένες ανοχές.

Επαλήθευση απόδοσης:Ορίστε τη δοκιμή πίεσης, τη δοκιμή ακαμψίας δακτυλίου και άλλες ισχύουσες επιθεωρήσεις σύμφωνα με το επιλεγμένο πρότυπο προϊόντος.

Τεκμηρίωση ποιότητας:Καθορίστε την ταυτότητα παραγωγής, τα αρχεία επιθεώρησης και τις εκθέσεις δοκιμών που απαιτούνται για την αποδοχή του έργου.

Πρότυπα και Τεχνική Τεκμηρίωση

Τα ισχύοντα πρότυπα εξαρτώνται από την κατασκευή σωλήνων, τις συνθήκες συντήρησης και τις απαιτήσεις του έργου. Το ισχύον πρότυπο και η έκδοση θα πρέπει να επιβεβαιωθούν για το επιλεγμένο προϊόν πριν από την τεχνική έγκριση.

Ισχύοντα πρότυπα:

Επιβεβαιώστε το ισχύον πρότυπο προϊόντος σύμφωνα με τις προδιαγραφές του σωλήνα και την προβλεπόμενη εφαρμογή.

Τεκμηρίωση υλικού:

Προσδιορίστε τα στοιχεία υλικού και τα αρχεία αναγνώρισης προϊόντος που απαιτούνται για το έργο.

Εκθέσεις επιθεώρησης:

Καθορίστε την επιθεώρηση διαστάσεων, τη δοκιμή πίεσης, τη δοκιμή ακαμψίας δακτυλίου και τα κριτήρια αποδοχής σύμφωνα με τις εγκεκριμένες προδιαγραφές.

Αρχεία πιστοποίησης:

Τα σχετικά πιστοποιητικά και οι αναφορές δοκιμών μπορούν να αναγνωριστούν σύμφωνα με τις απαιτήσεις του έργου και να επαληθευτούν με βάση τη διαθέσιμη τεκμηρίωση.

Οδηγός επιλογής έργου

Υδραυλικά δεδομένα:Καθορίστε την ονομαστική διάμετρο, το ρυθμό ροής, την πίεση λειτουργίας, τη μέγιστη πίεση και τις συνθήκες υπέρτασης.

Προϋποθέσεις εγκατάστασης:Προσδιορίστε θαμμένες ή υπέργειες εγκαταστάσεις, το βάθος ταφής, τα χαρακτηριστικά του εδάφους, τη στάθμη των υπόγειων υδάτων και τα εξωτερικά φορτία.

Απαιτήσεις σύνδεσης:Παρέχετε τον τύπο της άρθρωσης, τις διαστάσεις τοποθέτησης, τις λεπτομέρειες της φλάντζας και τις προδιαγραφές διεπαφής.

Τεκμηρίωση Έργου:Αναφέρετε τα ισχύοντα πρότυπα, τις απαιτήσεις επιθεώρησης, την εκτιμώμενη ποσότητα, τον προορισμό και το απαιτούμενο πρόγραμμα παράδοσης.

Συχνές Ερωτήσεις

Ε: Ποιες διαμέτρους είναι διαθέσιμες;

Α: Το καθορισμένο εύρος είναι 300–1.500 mm. Επιβεβαιώστε τα διαθέσιμα μεγέθη παραγωγής και τις αντίστοιχες τιμές πίεσης και ακαμψίας.

Ε: Τι πίεση εργασίας μπορεί να χειριστεί ο σωλήνας;

A: Η αναφερόμενη περιοχή εκτείνεται έως και 2,5 MPa. Η ισχύουσα βαθμολογία εξαρτάται από τη διάμετρο του σωλήνα, την κατασκευή του τοίχου και τις συνθήκες σχεδιασμού.

Ε: Μπορούν να προσαρμοστούν οι διαστάσεις του σωλήνα;

Α: Ναι. Η διάμετρος, το μήκος, η κατασκευή τοίχου και η διαμόρφωση των αρμών μπορούν να αξιολογηθούν σε σχέση με τα σχέδια του έργου και τις επιβεβαιωμένες κατασκευαστικές ικανότητες.

Ε: Ποια πρότυπα ισχύουν για τους δημοτικούς σωλήνες ύδρευσης;

Α: Το ισχύον πρότυπο εξαρτάται από την κατασκευή σωλήνων, την προβλεπόμενη υπηρεσία και τις απαιτήσεις του έργου. Επιβεβαιώστε το ισχύον πρότυπο πριν εγκρίνετε τις τεχνικές προδιαγραφές.

Ε: Ποιες πληροφορίες απαιτούνται για μια προσφορά;

Α: Παρέχετε διάμετρο, ονομαστική πίεση, ακαμψία δακτυλίου, μήκος σωλήνα, τύπο αρμού, συνθήκες εγκατάστασης, ισχύοντα πρότυπα, ποσότητα και προορισμό παράδοσης.
